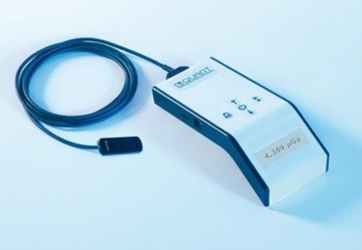

Os dosímetros QUART didoEASY são concebidos para utilizadores que privilegiam a alta precisão nas aplicações dosimétricas mas não necessitam de uma gama completa de dosímetros.

Os dosímetros QUART didoEASY podem ser utilizados para medição nas intervenções técnicas e no CQ de equipamentos de Radiologia Geral tais como dose, taxa de dose e tempo de exposição.

Tendo em conta que os dosímetros NÃO requerem qualquer procedimento de calibração prévia, os resultados das medições são adquiridos muito rapidamente. Os dosímetros QUART didoEASY compensam automaticamente a maioria das características do feixe, não sendo necessárias mais correcções ou compensações.

Especificações:
● Dose: 0,2 µGy - 999 Gy (Incerteza: ±5% @ 25-160 kV / Resolução: 0,01 nGy)
● DLP*: 0,2 µGy*cm - 999 Gy*cm (Incerteza: ±5% @ 25- 160 kV / Resolução: 0,01 nGy*cm)
● Taxa de dose: 0,3 µGy/s - 1 Gy/s (Incerteza: ±5% em toda a gama / Resolução: 0,1 nGy/s)
● Tempo: 0,5 ms - 300 s (Incerteza: ± 0,5% / Resolução: 0,1 ms)
● Pulso: 1 - 9999 (Incerteza: ± 1 pulso)
● Taxa de pulso: 0,1 - 250 pulsos/s (Incerteza: ± 0,05 pulsos/s)
● Direct-HVL (didoEASY++): 0,1 - 11 mm de Al (HVL output, Incerteza: ±8% / Resolução: 0,1 mm de Al); Filtração interna 0,1 - 12,5 mm de Al equivalente (25-35 / 40-130 / 25-130 kV para detectores M / R / MR)
● kVp / PPV (didoEASY+): 25 - 35 kV (didoEASY+ M / MR); 50 - 130 kV (didoEASY+ R / MR) (Incerteza: ±5% em pontos de referência calibrados / Resolução: 0,1 kV); Condições de exposição: Mamografia: Mo/Mo; HVL 0,6 - 2,2 mm de Al eq., factores de correcção previstos para outras qualidades de radiação / R&F: HVL 1,4 - 7,0 mm Al eq.

 + info

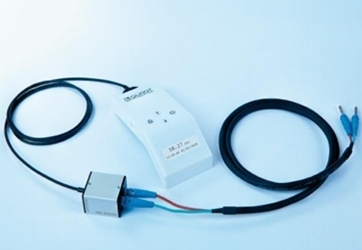

Os dosímetros QUART didoMAS definem automaticamente o intervalo de medição. Não é necessário pre-setting para a leitura directa de mA, mAs e parâmetros de tempo.

Os dosímetros podem ser utilizados em toda a gama completa de equipamento radiográfico, incluindo Fluoroscopia e Mamografia .

O dosímetro é alimentado por uma bateria recarregável. Uma carga é suficiente para aproximadamente 80 horas de utilização contínua. A recarga completa do dosímetro demora apenas entre 3-4 horas. Quando a bateria estiver a ficar descarregada aparecerá um alerta no visor.

O QUART didoMAS possui um cabo de conexão extralongo incluído na compra.

A ligação entre o circuito e a unidade de detecção é independente da polaridade. A leitura de mA é actualizada e exibida no visor a cada segundo.

Especificações:

• mAs: 0,001 - 9999 mAs (Resolução: 0,01 mAs)
• mA: 0,1 - 999 mA (Actualização durante a exposição, Máximo, Média / Resolução: 0,01 mA)
• Tempo: 1,0 ms - 300 s (Incerteza: ±1,0% / Resolução: 0,1 ms)

 + info

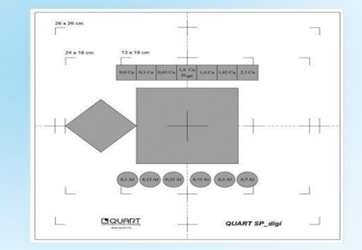

Para controlo de qualidade em equipamento de raios X com ecrã de armazenamento digital (CR) ou detectores de imagem CCD (DR). Sem estruturas de grade planar, para uma melhor detecção de artefactos.

Cumpre as normas DIN 6868-13, -58 e -150 bem como as IEC 61223-3-1 e -2-11.

Especificações técnicas

• Formato inovador do fantoma: 330 x 330 cm
• Estratégia de design: Design simplificado para detecção precisa de artefactos
• Cunha de degraus dinâmica: 7 graus; espessura 0 - 2,3 mm
• Normalização do sinal: Área homogénea no centro do fantoma, 10 x 10 cm
• Resolução de alto contraste: Barra de pares de linhas (Tipo 38 / Pb 0,05 mm / 45°)
• Resolução de baixo contraste: 6 objetos de teste (discos de alumínio; 0,1 - 0,7 mm)
• Alinhamento do campo de Raio-X: Marcações do tamanho do campo para todos os principais campos de visão
• Centro: marcador transversal, também visível quando a ferramenta de alinhamento de feixes QUART ZTB está a ser utilizada.
• Posição vertical: Suporte disponível para testes de unidades montadas na parede.
• Dimensões: 330 x 330 x 10 mm (C x L x A)

 + info

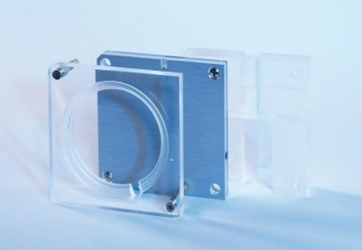

As Câmeras Pinhole da QUART são ferramentas de teste concebidas para serem utilizadas tanto em radiografia convencional, como digital e em fluoroscopia para uma avaliação precisa dos pontos focais.

Ferramenta desenvolvida para medir o comprimento e a largura do ponto focal do equipamento de raio-x, projetado no raio central do campo.

Especificações Técnicas

• Dimensão: 176 x 169 mm, área de orifício marcada.
• Também pode ser usado com adaptador de viseira de luz (ver art. 13240)
• Espessura: 3,1 mm
• Pinhole Mask: Folha metálica c/ padrão de esferas
• Coberto por 2 camadas protectoras
• Detalhes: Pode ser inserido nas calhas do retículo, na cabeça do tubo
• Adapta-se a todos os equipamentos das principais marcas, 2 opções de inserção

 + info

O fantoma QUART mam/digi EPQC foi projetado para ser utilizado como uma ferramenta universal para testes de rotina de QA/QC em mamografia digital e analógica. Também pode ser usado como ferramenta de controlo da qualidade para Tomossíntese digital.

O QUART mam/digi incorpora objetos em anel tipo Landolt, semelhantes às estruturas de ouro do fantoma CDMAM. Os Landolt C são usados para verificar os limites de baixo contraste e percetibilidade. Estes anéis foram desenvolvidos para comparar a morfologia das microcalcificações melhor do que qualquer outra estrutura disponível nos atuais sistemas de Garantia da Qualidade e Controlo da Qualidade em Mamografia.

Através de uma única exposição é possível recolher todos os parâmetros necessários para determinar a qualidade da imagem do sistema de raios-X. Após a exposição, a imagem pode ser verificada visualmente ou avaliada automaticamente através do software QUART MammoPro.

Características:

• Cunhas: 12 cunhas físicas 5-40 mm PMMA e 3 cunhas de degraus em alumínio
• A tira de microcalcificações cria uma cunha de degraus com um total de 24 degraus
• Detalhes de Contraste: 72 anéis em Landolt C, Grupo de 6 em cada etapa
• Baixo Contraste: Linha de números de baixo contraste nas etapas 1 - 12
• Frequência de Nyquist/MTF: Objeto de teste de função de propagação de linha
• Alinhamento de Campo: 2 filas de esferas radiopacas para verificar o alinhamento de campo no lado do tórax
• Inserção para Detetor: Inserção para dosímetro para medições de dose reproduzíveis
• Área de Inserção: para testes adicionais (ex. artefactos)
• Tamanho: 240 x 180 x 46 mm

+ info

Fantoma de teste de QA de Angiografia por subtração digital

O fantoma QUART DSA foi projetado para obter a máxima precisão em QA/QC de equipamentos de Angiografia com Subtração Digital ao simular o processo de injeção de Contraste.

Com um design deslizante Tipo B, permite um deslizamento longitudinal para minimizar artefactos de movimento estrutural na imagem de teste. Através deste método é possível maximizar o desempenho do QA/QC, comparativamente a outros fantomas disponíveis no mercado que são mais suscetíveis a exceder os limites de artefactos causados por movimentos forçados transversalmente.

Depois de simular o processo de injeção, o QUART DSA revela imediatamente os limites laterais da cunha de contraste. Os degraus de baixo contraste são claramente visíveis e podem ser bem definidos na imagem de teste.

+info

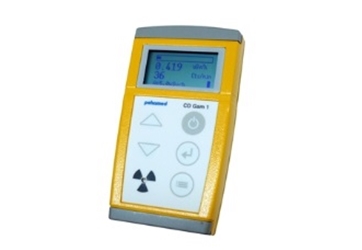

Detetor portátil de radiação, tipo Geiger-Muller, para radiação alpha, beta, gamma e radiação de raio-X.

+ info

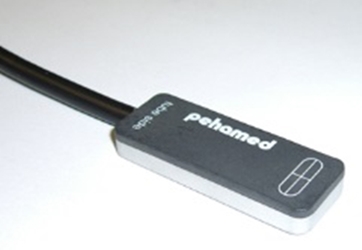

Encaixa no "ALPHAplus" para o teste de constância de equipamentos de raio-X digitais (radiografia direta e fluoroscopia; não para o dentista ou mamografia).
Devido à sua forma, o sensor é adequado para inserção no filtro equivalente do paciente, para uso com medidas próximas ao tubo, bem como um sensor externo.

Gama de energias: 50kV – 155kV
Gama de energia efetiva: 0,1mGy/s – 500mGy/s

+ info

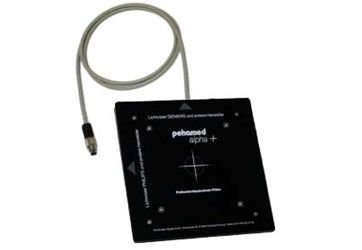

Encaixa no "ALPHAplus" para o teste de constância de todos os equipamentos de raio-X analógicos e técnicas fluoroscópicas analógicas e digitais.
Não utilizar para radiografia digital ou equipamento de raio-X de mamografia!
O sensor está localizado acima do filtro equivalente ao paciente (25mm Al) por baixo da placa de inserção.

Gama de energias: 50kV – 155kV
Gama de energia efetiva: 0,1mGy/s – 500mGy/s

+ info

Fantoma para testes de constância de equipamentos de radiografia digital de acordo com a norma DIN 6868/13.
Permite a medição dos seguintes parâmetros:

– Gama dinâmica
– Resolução de contraste
– Resolução Espacial
– Homogeneidade
– Posição e tamanho efetivos do campo de radiação

+ info
